Kanäle/Netzwerk-Interfaces |
|
|

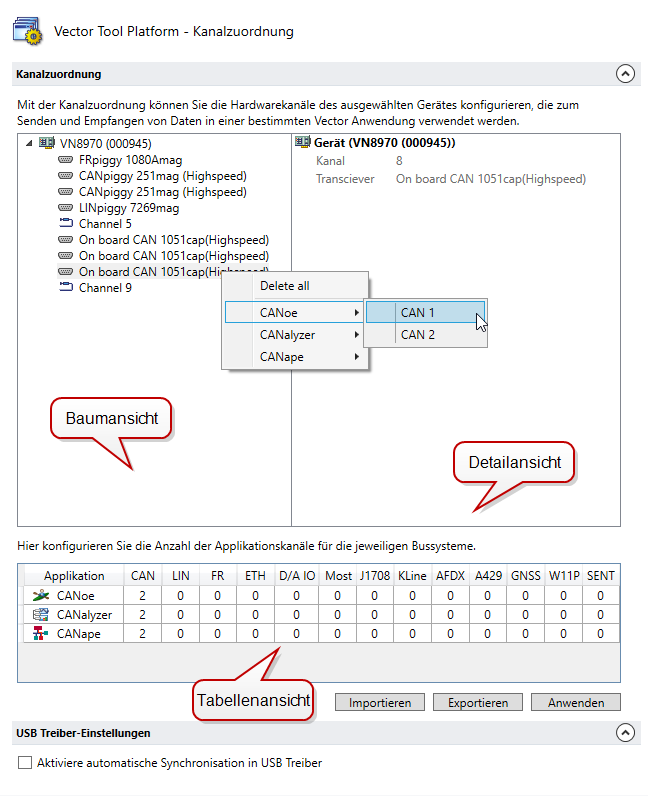

Abbildung |
Beschreibung |
|---|---|
|
|
Diese Seite gibt Ihnen einen Überblick über die Kanalzuordnung des gerade verbundenen Vector Geräts sowie die zugehörigen Hardwareinformationen. Das Fenster ist in folgende Bereiche gegliedert:
|
Kanalzuordnung
Mit der Kanalzuordnung können Sie die Hardware-Kanäle konfigurieren, die zum Senden und Empfangen von Daten in einer bestimmten Vector Applikation verwendet werden (z. B. CANoe, CANalyzer, CANape,...). Bevor eine Nachricht gesendet oder empfangen werden kann, müssen Sie die Hardware-Kanäle angeben, die von der Vector Applikation verwendet werden sollen.
Mit dem Vector Platform Manager konfigurieren Sie die Kanäle auf dem verbundenen Gerät. Mit der Vector Hardware Konfiguration konfigurieren Sie die Kanäle auf Ihrem lokalen Computer in der Systemsteuerung.
Vorgehensweisen in der Baumansicht
- Wählen Sie ein aufgelistetes Gerät aus, um dessen allgemeine Informationen anzuzeigen.
- Fügen Sie einem Hardware-Kanal einen Applikationskanal hinzu, indem Sie mit der rechten Maustaste auf den Hardware-Kanal klicken und im Kontextmenü einen Applikationskanal auswählen.
- Löschen Sie einen Applikationskanal, indem Sie mit der rechten Maustaste auf den Applikationskanal klicken und im Kontextmenü auf Löschen klicken.
- Löschen Sie alle Applikationskanäle, indem Sie mit der rechten Maustaste auf einen Hardware-Kanal klicken und im Kontextmenü auf Alle löschen klicken.
Vorgehensweisen in der Detailansicht/Applikation
Jede Applikation kann einen Satz verschiedener Bussysteme haben. Die entsprechende Kanalkonfiguration wird zur Laufzeit von der Applikation gelesen. Im Allgemeinen werden diese Elemente von Vector Applikation erstellt, aber es ist auch möglich, kundenspezifische Applikation zu erstellen.
- Ändern Sie je nach Bedarf die Anzahl der maximal möglichen Applikationskanäle, indem Sie die zugehörigen Zellen bearbeiten.
- Fügen Sie über das Kontextmenü neue Applikation hinzu: Applikation hinzufügen
- Löschen Sie die ausgewählte Applikation über das Kontextmenü: Applikation löschen
Vorgehensweise zum Persistieren, Import und Export der Kanalkonfiguration
- Mit [Anwenden] werden die Änderungen an der Kanalkonfiguration auf dem Gerät persistiert.
- Mit [Exportieren] wird die aktuelle Kanalkonfiguration als *.vtpcc-Datei exportiert.
- Mit [Importieren] wird die Kanalzuordnung einer zuvor exportierten *.vtpcc-Datei auf das Gerät geladen.
Vorgehensweisen zum Öffnen der Device Configuration Dialoge
Die Dialoge Ethernet Device Configuration und Time Sync Device Configuration sind für Ethernet-Netzwerk-Interfaces verfügbar und können entweder über einen Rechtsklick auf dem entsprechenden Hardware-Knoten oder über die Buttons in der Detailansicht geöffnet werden. Der Dialog Ethernet Device Configuration bietet die Möglichkeit, die Automotive-Ethernet-Netzwerkeinstellungen des Gerätes zu konfigurieren. Im Dialog Time Sync Device Configuration können Sie die Einstellungen zur Zeitsynchronisation des Gerätes zu konfigurieren.
USB-Treibereinstellungen
VTP-Geräte können so konfiguriert werden, dass beim Anschluss über USB eine automatische Synchronisation der Kanalzuordnung stattfindet. Änderungen an den lokalen Einstellungen auf dem Benutzercomputer werden dabei automatisch auf das Gerät übertragen. Die automatische Synchronisation ist standardmäßig aktiviert und kann hier bei Bedarf deaktiviert werden, z. B. um ein Überschreiben der Kanalzuordnung auf dem Gerät, die im Platform Manger unter Tool Platform explizit vorgenommen wurde, zu verhindern.
