Standalone-Modus /

Gerätesteuerung

Gerätestatus

Hier wird der aktuelle Zustand des Geräts im Hinblick auf den Standalone-Modus angezeigt:

Status	Beschreibung
Standalone-Modus deaktiviert	Der Standalone-Modus ist auf dem Gerät nicht aktiviert.
Standalone-Modus aktiviert	Der Standalone-Modus ist auf dem Gerät aktiviert. Dies bedeutet, dass die Messung über CANoe/CANalyzer (Schaltfläche [Starten]) oder über ein am Gerät angeschlossenes Tastenfeld gestartet werden kann. Auch beim Einschalten des Geräts geht es sofort in diesen Betriebsmodus.
Standalone-Messung läuft	Der Standalone-Modus ist auf dem Gerät aktiviert und die Messung läuft dort (unter Verwendung des echtzeitrelevanten Teils der auf das Gerät geladenen Konfiguration).
Standalone-Messung beendet	Der Standalone-Modus ist auf dem Gerät aktiviert und die Messung dort ist beendet. Die Schaltfläche [Stop] erscheint anstelle von [Start], wenn die auf dem ausgewählten Gerät aktiviert ist und die Messung läuft.

Zur Steuerung des Standalone-Modus auf dem ausgewählten Gerät stehen folgende Schaltflächen zur Verfügung:

Schaltfläche	Beschreibung
[Aktivieren]	Der Standalone-Modus wird auf dem Gerät aktiviert. Die Messung mit der auf das Gerät geladenen Standalone-Konfiguration kann nun entweder über CANoe/CANalyzer oder mit Hilfe eines am Gerät angeschlossenen Tastenfelds gestartet werden. Hinweis: Während des Standalone-Modus ist keine physikalische Verbindung zum Computer erforderlich. Wenn eine physikalische Verbindung besteht, wird die logische Verbindung zu CANoe/CANalyzer beendet, sodass der herkömmliche Messungsstart nicht mehr möglich ist.
[Deaktivieren]	Der Standalone-Modus wird auf dem Gerät deaktiviert. Eine Deaktivierung des Standalone-Modus bedeutet folgendes: CANoe /CANalyzer kann wieder eine normale Verbindung mit dem Gerät herstellen (sofern die Voraussetzungen dafür erfüllt sind, im Falle eines VN8900 siehe VN8900: Konfiguration) Eine Messung kann auf herkömmliche Weise unter Verwendung der aktuell in CANoe/CANalyzer geöffneten Konfiguration (also nicht der Standalone-Konfiguration) gestartet werden. Auch nach dem nächsten Einschalten des Geräts bleibt der Standalone-Modus deaktiviert. Die Schaltfläche [Deaktivieren] erscheint anstelle von [Aktivieren], wenn der Standalone-Modus auf dem ausgewählten Gerät aktiviert ist.
[Starten]	Die Messung wird mit der Standalone-Konfiguration gestartet, die zuvor auf das Gerät geladen wurde.
[Stoppen]	Die Standalone-Messung wird beendet. Der Standalone-Modus bleibt aktiviert, sodass ein erneutes Starten der Messung möglich ist. Die Schaltfläche [Stoppen] erscheint anstelle von [Starten], wenn der Standalone-Modus auf dem ausgewählten Gerät aktiviert ist und die Messung läuft.

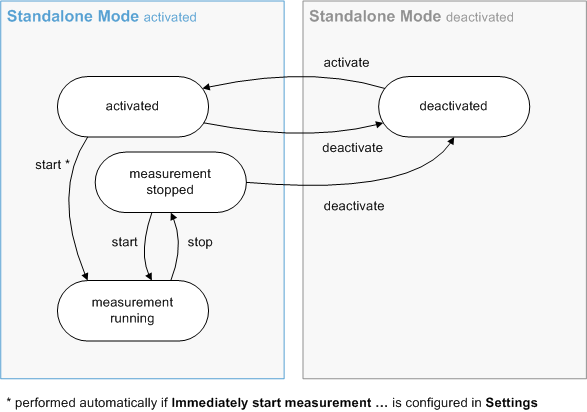

Grafische Darstellung der Zustände und Zustandsänderungen im Standalone-Modus

Gerätekonfiguration

Unter Geladene Konfiguration wird der Name der Konfigurationsdatei angezeigt, deren echtzeitrelevanter Teil zuletzt auf das Gerät geladen wurde. Zusätzlich ist der Zeitpunkt angegeben, zu dem die Konfigurationsdatei auf dem Benutzercomputer zuletzt gespeichert wurde.

Über die Schaltfläche [Download] wird der echtzeitrelevante Teil der Konfiguration auf das Gerät geladen. Bei erfolgreichem Abschluss erscheint eine entsprechende Meldung, während bei fehlgeschlagenem Download eine Fehlermeldung Auskunft über die Ursache gibt, z.B. wenn die Konfiguration Module enthält, die im Standalone-Modus nicht unterstützt werden (siehe Anforderungen an Konfigurationen).

Note

Hinweis

Die auf das Gerät geladene Konfiguration ist an die aktuelle Version von CANoe/CANalyzer gebunden. Das bedeutet unter anderem, dass nach einer Softwareaktualisierung auf dem Gerät ein erneuter Download erforderlich ist.

Über die Schaltfläche [Exportieren...] können Sie die aktuelle Konfiguration exportieren.

Über die Schaltfläche [Öffnen...] können Sie den Logging-Konfigurationsdialog öffnen.

Startverhalten

Das Startverhalten nach dem Einschalten wird durch den Messungsstopp nicht beeinflusst.

Wählen Sie zwischen Auf expliziten Startbefehl warten oder Sofort nach dem Hochfahren Messung starten.
